方型電磁鐵

方型電磁吸鐵是所有電磁吸鐵製造中,結構最簡單的機種;透過電磁鐵通電時,可動鐵心的作動,來拉動或解鎖客端機構。雖然結構的設計很簡單,但藉由使用高導磁率的鋼及高生產技術,來確保鐵框組裝的最小空氣間隙,以達到電磁吸鐵最大效能。再加上絕佳的繞線技術,可於有限的空間下展現最大的線圈AT值。依據電磁鐵於客戶機構中作動方式,可選用推型或拉型。

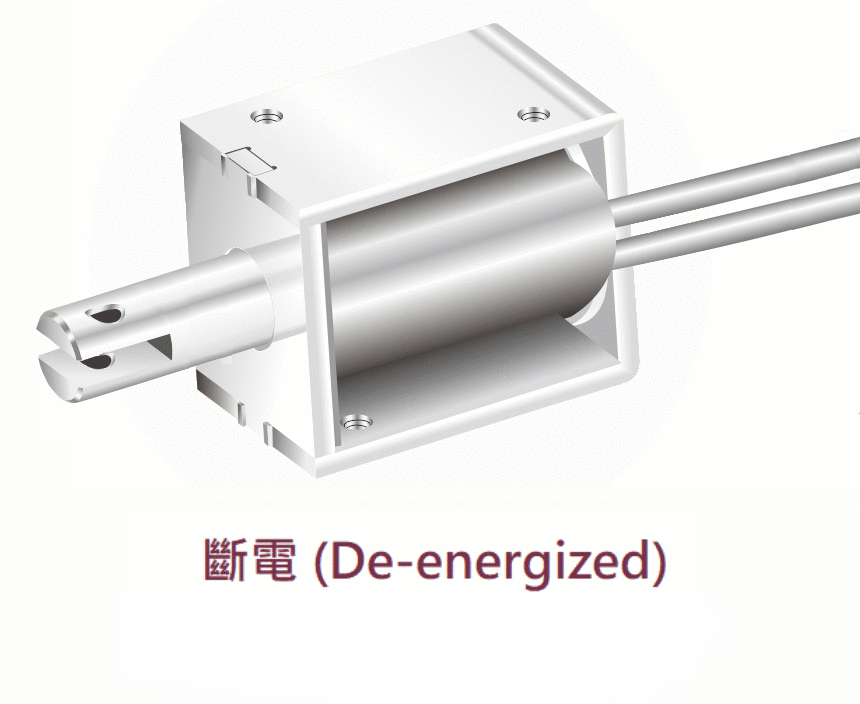

方型-拉型

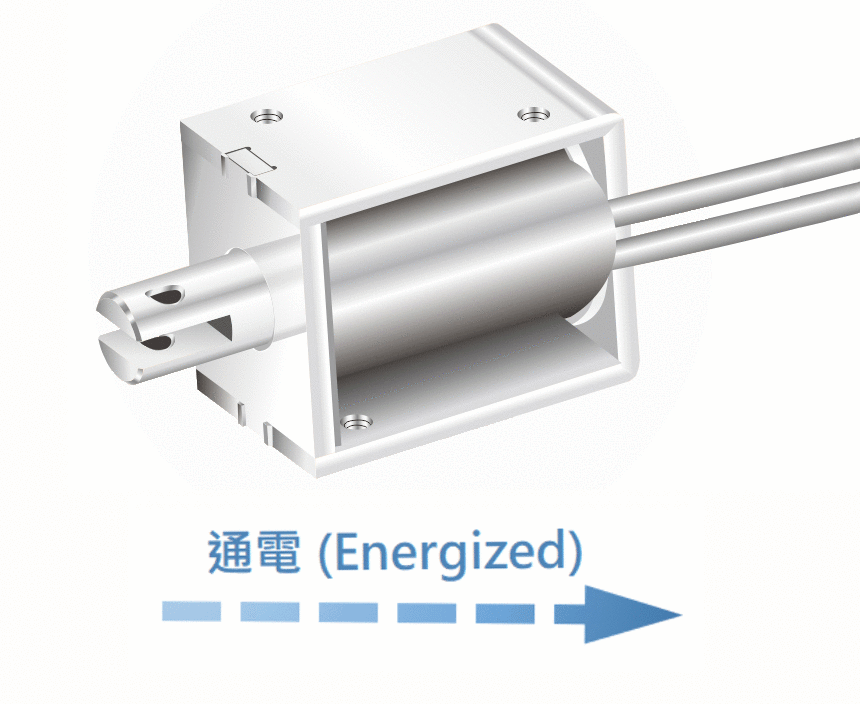

方型-拉型

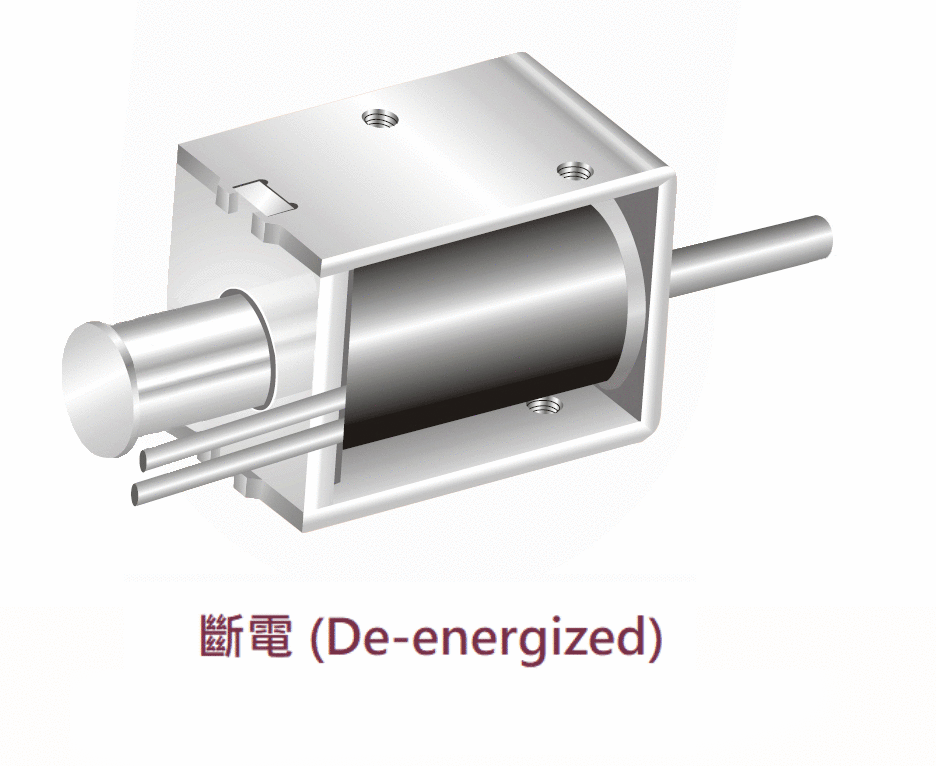

方型-推型

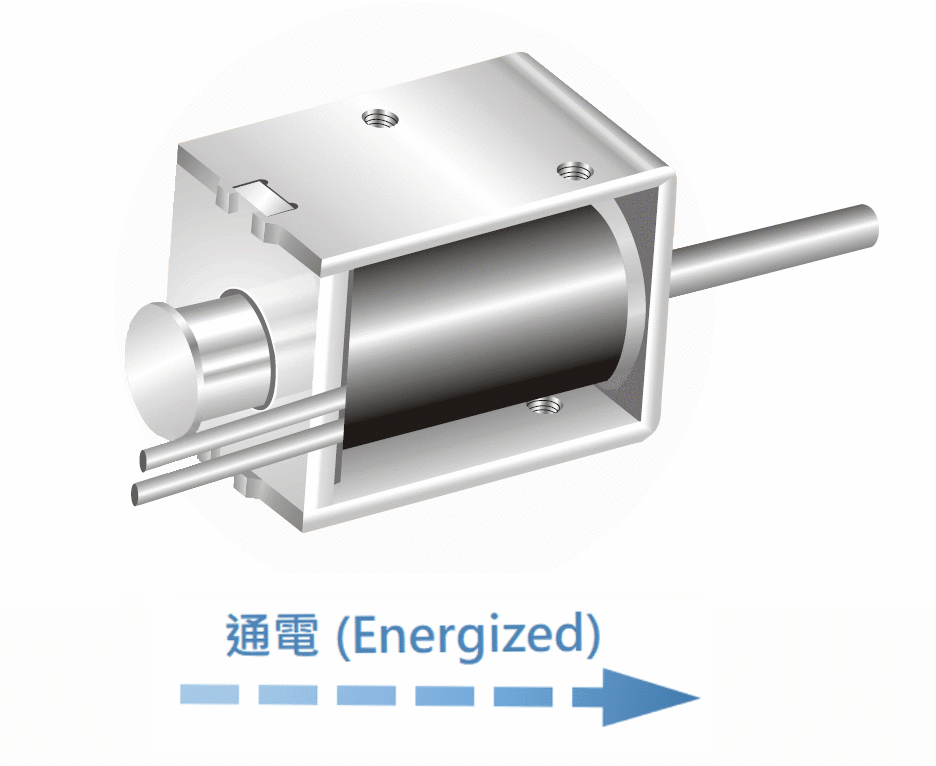

方型-推型

機型 圖片 主體尺寸 可動鐵心尺寸 下載
MTO-0415L MTO-0415L 8*10*14.65mm Ø4mm
MTO-0415H MTO-0415H 8*10*14.65mm Ø4mm
MTO-0519L MTO-0519L 13*16*19.4mm Ø5mm
MTO-0519H MTO-0519H 13*16*19.4mm Ø5mm
MTO-0520L MTO-0520L 13*15*19.4mm Ø5mm
MTO-0520H MTO-0520H 13*15*19.4mm Ø5mm
MTO-0521L MTO-0521L 10.7*12.45**20.1mm Ø5mm
MTO-0521H MTO-0521H 10.7*12.45**20.1mm Ø5mm
MTO-0740L MTO-0740L 14.4*19*39.5mm Ø7mm
MTO-0740H MTO-0740H 14.4*19*39.5mm Ø7mm
MTO-0837L MTO-0837L 20*26*36mm Ø8mm
MTO-0837H MTO-0837H 20*26*36mm Ø8mm
MTO-1240L MTO-1240L 24*30*40.7mm Ø12mm
MTO-1240H MTO-1240H 24*30*40.7mm Ø12mm
MTO-1252L MTO-1252L 37*41.5*52mm Ø12mm
MTO-1252H MTO-1252H 37*41.5*52mm Ø12mm
MTO-1258L MTO-1258L 28*34*57mm Ø12mm
MTO-1258H MTO-1258H 28*34*57mm Ø12mm
MTO-1264L MTO-1264L 30*38*63mm Ø12mm
MTO-1264H MTO-1264H 30*38*63mm Ø12mm
MTO-1651L MTO-1651L 41.3*48.8*50.8mm Ø16mm
MTO-1651H MTO-1651H 41.3*48.8*50.8mm Ø16mm
MTO-2283L MTO-2283L 52*58.5*82.5mm Ø20mm
MTO-2283H MTO-2283H 52*58.5*82.5mm Ø20mm
MTO-2367L MTO-2367L 52*58.5*67mm Ø23mm
MTO-2367H MTO-2367H 52*58.5*67mm Ø23mm
