推拉型電磁鐵

推拉型電磁吸鐵主要是利用了一個線圈在最小的空間下,所能產生最大的磁力。組裝好的線圈包裝在一個金屬鐵管內,用高導磁率的鋼以達到最小的尺寸與重量,並產生最大的吸引力。可動鐵心的設計則是利用一個輔助磁路,來增加輸出約20%~50%的力量。一般來說,電磁鐵的導桿是固定在可動鐵心上的,使用時可連接在導桿任一端,因此負載連接在底端的導桿,其動作就像推型的電磁鐵;反之如連接在可動鐵心端,則電磁鐵動作如同拉型的電磁鐵。

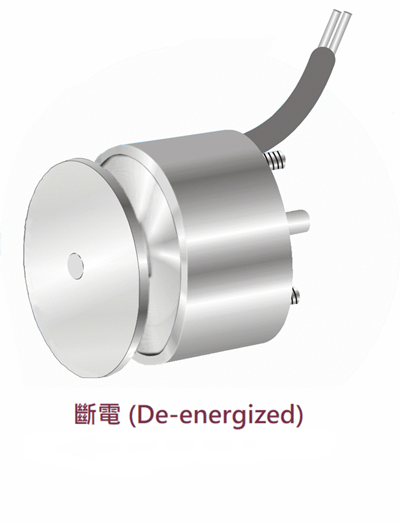

推拉型-拉型

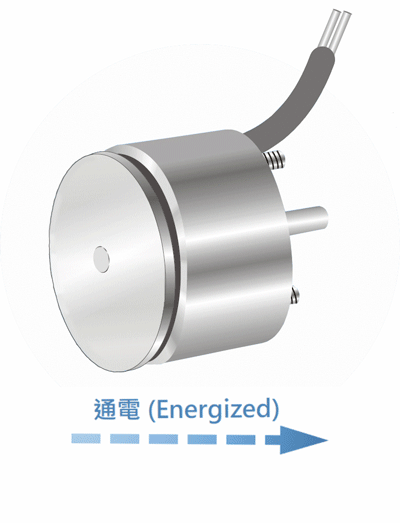

推拉型-拉型

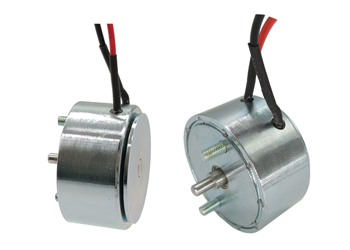

推拉型

機型 圖片 主體長度 主體外徑 下載
MTT-2425HL MTT-2425HL 24.6mm Ø24.5mm
MTT-3033HL MTT-3033HL 33.8mm Ø30.3mm
MTT-3034HL MTT-3034HL 34.4mm Ø30.3mm
MTT-3234HL MTT-3234HL 34.1mm Ø32.3mm
MTT-3317HL MTT-3317HL 17.6mm Ø33mm
MTT-3418HL MTT-3418HL 18.45mm Ø34mm
MTT-4932HL MTT-4932HL 32mm Ø48.5mm
MTT-4937HL MTT-4937HL 36.8mm Ø48.5mm
MTT-5349HL MTT-5349HL 48.5mm Ø53.4mm
MTT-5637HL MTT-5637HL 37.4mm Ø55.5mm
MTT-5638HL MTT-5638HL 38.3mm Ø56mm
MTT-5932HL MTT-5932HL 32.3mm Ø59mm
